Radni proces i mehanizam cijevnih taložnika u modernoj obradi vode

Temeljna načela tehnologije cijevnih taložnika

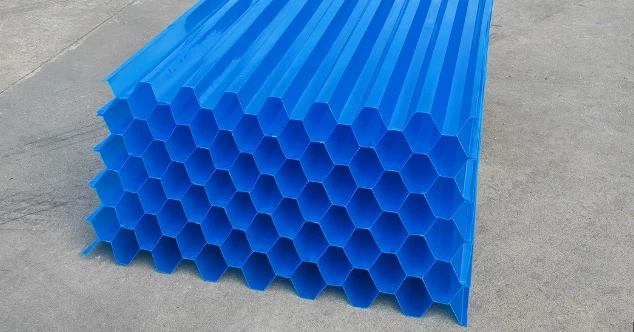

Cijevni taložnici, također poznati kao kosi pločasti taložnici, predstavljajuključna inovacijau tehnologiji sedimentacije koja je revolucionirala procese odvajanja čvrstih-tekućina u pročišćavanju vode i otpadnih voda. Kao stručnjak za pročišćavanje otpadnih voda s velikim iskustvom na terenu, svjedočio sam iz prve ruke kako su ovi sustavi transformirali zahtjeve učinkovitosti i otiska sedimentacijskih bazena u brojnim primjenama. Temeljni znanstveni princip datira iz ranog 20. stoljeća, ali su moderni cijevni taložnici rafinirali ovaj koncept kako bi postigliizvanredna izvedbau kompaktnoj konfiguraciji.

Osnovni radni mehanizam cijevnih taložnika temelji se na "teoriji plitkih dubina" koja pokazuje da se učinkovitost taloženja značajno poboljšava kada se smanji udaljenost taloženja. Tradicionalni sedimentacijski bazeni zahtijevaju da se čestice talože na dubini od nekoliko stopa, dok cijevni taložnici postižu isto odvajanje s udaljenosti taloženja od samo nekoliko inča. Ovo smanjenje udaljenosti slijeganja izravno se pretvara udramatično smanjena vremena zadržavanjaibitno manjim zahtjevima za otisak. Geometrija modula cijevnih taložnika stvara ovo optimizirano okruženje pružajući brojne nagnute kanale koji učinkovito dijele proces sedimentacije u tisuće paralelnih mikro-zona taloženja.

Hidrauličke karakteristike unutar ovih nagnutih cijevi stvaraju jedinstvene uvjete protoka gdje se promiče laminarni protok, dopuštajući gravitaciji da učinkovito odvoji suspendirane krute tvari od struje tekućine. Dok voda teče prema gore kroz nagnute kanale, taložene krutine klize prema dolje duž površina cijevi, suprotno-struji od smjera protoka, skupljajući se u spremniku za mulj ispod modula. Ovaj kontinuirani proces postižedosljedno visoka učinkovitost bistrenjačak i pri brzinama protoka koje bi preplavile konvencionalne sedimentacijske bazene sličnog volumena. Modularna priroda sustava cijevnih taložnika omogućuje fleksibilnu implementaciju iu novogradnji iu naknadnom opremanju postojećih bazena kako bi se povećao kapacitet bez proširenja fizičkog otiska.

Detaljan-po-korak proces rada cijevnih taložnika

1. Ulazna distribucija i uspostava primarnog protoka

Proces liječenja počinje spravilna raspodjela protokakako nestaložena voda ulazi u bazen cijevi za taloženje. Ova početna faza ključna je za ukupnu učinkovitost, budući da neravnomjerna distribucija može stvoriti kratki-spoj i smanjiti učinak taloženja. Ulazni dizajn obično uključuje pregrade ili perforirane stijenke kako bi se osigurala jednaka raspodjela protoka po cijelom poprečnom-presjeku modula cijevnih taložnika. U optimalno projektiranim sustavima ova se raspodjela događa sminimalne turbulencijekako bi se spriječila resuspenzija prethodno istaloženih krutih tvari i kako bi se održala stabilnost kemijskih pahuljica nastalih tijekom prethodnih faza obrade.

Kako se voda približava modulima cijevnih taložnika, njezina brzina lagano opada, dopuštajući većim česticama flokula da započnu svoju putanju taloženja prije nego što uopće uđu u nagnute prolaze. Ovo preliminarno taloženje težih agregata predstavlja dragocjeno poboljšanje učinkovitosti, smanjujući opterećenje krutih tvari na samim cijevnim taložnicima. Hidraulički prijelaz iz većeg volumena bazena u ograničeni niz cijevi mora biti pažljivo projektiran kako bi se spriječilo mlazanje i kanaliziranje koje bi moglo ugroziti izvedbu. Moderni dizajni često uključuju prijelazne zone sa sve manjim otvorima za glatko usmjeravanje protoka u cijevne taložnike bez stvaranja ometajućih vrtložnih struja ili mrtvih zona u kojima bi se krutine mogle nakupljati.

2. Uspostava laminarnog protoka unutar nagnutih cijevi

Nakon što protok uđe u pojedinačne kanale cijevi, aprijelaz u laminarno strujanješto je bitno za učinkovito odvajanje čestica. Višestruke paralelne cijevi učinkovito dijele ukupni protok u brojne male potoke, svaki sa značajno smanjenim Reynoldsovim brojevima koji favoriziraju laminarne, a ne turbulentne uvjete. Ovo hidrauličko okruženje omogućuje gravitaciji neometano djelovanje na lebdeće čestice, omogućujući njihovu predvidljivu migraciju prema-površinama cijevi koje su okrenute prema dolje. Specifična geometrija cijevi-obično šesterokutna, pravokutna ili kružna-utječe na karakteristike protoka i učinkovitost taloženja, pri čemu svaki profil nudi različite prednosti za različite primjene.

Nagnuta orijentacija cijevi, općenito između 45 i 60 stupnjeva od horizontale, stvara optimalnu ravnotežu između vertikalne udaljenosti taloženja i brzine protoka prema naprijed. Pod tim kutom, taložene čestice odmah počinju kliziti prema dolje duž površine cijevi zbog gravitacije, dok uzlazni tok vode nastavlja nositi pročišćenu tekućinu prema izlazu. Ovo protu-kretanje struje predstavljaosnovno operativno načeloto čini cijevne taložnike tako učinkovitima. Površina koju osiguravaju brojne cijevi stvara enormno učinkovito područje taloženja unutar kompaktnog fizičkog prostora, s tipičnim instalacijama koje pružaju između 5 do 10 puta veći kapacitet taloženja od konvencionalnih bazena ekvivalentnog otiska.

3. Slijeganje čestica i mehanizam klizanja po površini

Dok voda nastavlja teći prema gore kroz nagnute kanale, lebdeće čestice doživljavajukontinuirano gravitacijsko taloženjeprema-prema dolje okrenutim površinama cijevi. Skraćena udaljenost taloženja-jednaka samo okomitoj visini između gornje i donje površine cijevi-omogućuje čak i sporim{4}}česticama da dođu do površine unutar kratkog vremena zadržavanja unutar cijevi. Jednom kada čestice dođu u kontakt s površinom cijevi, spajaju se s drugim taloženim krutinama i počinju kliziti prema dolje kao rastući film mulja. Ovo klizno gibanje nastaje zbog komponente gravitacije koja djeluje paralelno s površinom cijevi, čime se svladavaju minimalne sile trenja i adhezije.

Prisutno je nakupljanje mulja na površini cijevikarakteristike pseudo-plastičnog tečenja, s profilom brzine koji varira u sloju mulja. Sučelje između tekuće vode i pokretnog mulja stvara dinamički granični sloj gdje dolazi do dodatnog hvatanja čestica putem sudara i prianjanja. Redoviti ciklusi održavanja uključuju dopuštanje mulju da se akumulira do optimalne debljine prije ciklusa ispiranja, budući da ovaj akumulirani sloj zapravo poboljšava učinkovitost taloženja pružajući dodatnu površinu za presretanje čestica. Međutim, prekomjerno nakupljanje mora se spriječiti jer na kraju može ograničiti protok i smanjiti ukupnu učinkovitost, naglašavajući važnost pravilnog dizajna sustava za uklanjanje mulja.

4. Pojašnjeno prikupljanje vode i upravljanje ispustom

Nakon procesa odvajanja unutar nagnutih cijevi,izlazi pročišćena vodas vrha taložnika cijevi sa značajno smanjenim koncentracijama suspendiranih čvrstih tvari. Ovaj pročišćeni protok skuplja se u koritima za otpadnu vodu ili u praonicima postavljenim iznad modula cijevnih taložnika. Dizajn ovih sabirnih sustava mora osigurati ravnomjerno povlačenje preko cijele površine taložnika kako bi se spriječile lokalizirane zone velike -brzine koje bi mogle povući nenataloženu vodu u efluent. Stope opterećenja brane-koje se obično održavaju ispod 10 m³/h po metru dužine brane-osiguravaju mirne površinske uvjete koji ne ometaju proces taloženja koji se odvija ispod.

Kvaliteta konačnog efluenta uvelike ovisi o ovoj fazi prikupljanja, jer nepravilan dizajn može ponovno uvesti turbulenciju koja resuspendira fine čestice blizu površine vode. Moderne instalacije često uključuju pregrade ili ploče za šljam u odvodima za otpadnu vodu kako bi se spriječilo da plutajuće krute tvari uđu u tok pročišćene vode. Dodatno, prijelaz s modula cijevnih taložnika na sabirne praonike mora biti hidraulički gladak kako bi se spriječilo stvaranje vrtloga koji bi mogao povući taložene krutine prema gore. U sustavima koji tretiraju vodu za piće, ova pročišćena voda obično ide u proces filtracije, dok u industrijskim primjenama može ići izravno na dezinfekciju ili ispuštanje.

5. Ciklus nakupljanja i uklanjanja mulja

Ispod modula cijevnih taložnika,skuplja se taloženi mulju dijelovima-dna sedimentacijskog bazena. Geometrija ovih lijevka za mulj dizajnirana je da pospješuje konsolidaciju dok minimalizira površinu izloženu uzlaznom toku koji bi mogao resuspendirati nakupljene krutine. Klizni mulj koji izlazi iz donjih krajeva cijevnih kanala nakuplja se u tim zonama, postupno se koncentrirajući kroz zbijanje dok se lakše tekuće frakcije pomiču prema gore. Ovaj prirodni proces zgušnjavanja smanjuje volumen koji zahtijeva rukovanje u naknadnoj opremi za obradu mulja.

Uklanjanje nakupljenog mulja događa se krozperiodična ekstrakcijapreko automatiziranih ventila spojenih na cijevi za sakupljanje mulja. Učestalost i trajanje ovih ciklusa uklanjanja mulja kritični su radni parametri koji se moraju optimizirati za svaku specifičnu primjenu. Prečesto uklanjanje mulja troši vodu i energiju, dok nedovoljna učestalost dopušta previsoko podizanje razina mulja, potencijalno ometajući rad cijevnih taložnika. Suvremeni sustavi upravljanja često koriste detektore razine sloja mulja ili mjerače vremena na temelju volumena protoka za pokretanje slijeda uklanjanja mulja. U nekim naprednim instalacijama, taloženi mulj kontinuirano se ekstrahira kontroliranom brzinom koja odgovara utovaru krutih tvari, održavajući dosljednu razinu pokrivača mulja optimalnu za učinkovitost odvajanja.

Tablica: Karakteristike izvedbe cijevnih taložnika u raznim aplikacijama

Razmatranja dizajna za optimalnu izvedbu cijevnog taložnika

Parametri hidrauličkog opterećenja

Thebrzina površinskog opterećenjapredstavlja najkritičniji projektni parametar za sustave cijevnih taložnika, izražen kao protok po jedinici projektirane površine (obično m³/m²·h). Ovaj parametar određuje brzinu protoka prema gore kroz taložnike i mora se pažljivo uravnotežiti s karakteristikama taloženja flokuliranih čestica. Pretjerano visoke stope opterećenja uzrokuju struganje i prijenos taloženih krutih tvari, dok pretjerano konzervativne stope nedovoljno iskorištavaju kapacitet sustava. Za većinu primjena, optimalne stope opterećenja su između 1,5-3,5 m³/m²·h, iako određene primjene mogu raditi izvan ovog raspona na temelju temperature vode, karakteristika čestica i kemijske predtretmane.

Odnos između hidrauličkog opterećenja i učinkovitosti slijeganja slijedi općenito predvidljiv obrazac, pri čemu učinkovitost postupno opada kako se opterećenje povećava sve dok se ne dosegne kritični prag gdje izvedba naglo opada. Ovajperformans cliff phenomenonzahtijeva održavanje odgovarajućih projektiranih granica za prilagođavanje varijacijama protoka bez prelaska ove operativne granice. Osim toga, omjer vršnog i prosječnog protoka značajno utječe na odluke o dizajnu, pri čemu sustavi koji imaju veliku varijabilnost često uključuju izjednačavanje protoka ili višestruke nizove obrade kako bi održali performanse u cijelom radnom rasponu. Omjer duljine-i-razmaka cijevi također utječe na maksimalnu dopuštenu stopu opterećenja, pri čemu dulji putovi protoka općenito dopuštaju veće opterećenje uz održavanje učinkovitosti odvajanja.

Geometrija cijevi i specifikacije konfiguracije

Thefizičke dimenzijepojedinačnih kanala cijevi značajno utječu i na hidrauličku izvedbu i na karakteristike rukovanja krutim tvarima. Promjer ili razmak cijevi obično se kreće od 25 do 100 mm, pri čemu manji promjeri daju veću površinu, ali povećanu osjetljivost na začepljenje. Duljina cijevi općenito je između 1,0 i 2,0 metra, uravnotežujući potrebu za odgovarajućim vremenom boravka i praktična razmatranja koja se odnose na strukturnu potporu i pristup održavanju. Specifični oblik cijevi-bez obzira na to je li heksagonalni, pravokutni ili kružni-utječe i na hidrauličku učinkovitost i strukturnu stabilnost sklopova modula.

Modularna konfiguracija cijevnih taložnika unutar sedimentacijskog bazena mora riješiti nekoliko praktičnih razmatranja, uključujućipristup radi održavanja, strukturalni integritet, ihidraulička distribucija. Moduli su obično konstruirani u dijelovima kojima se može upravljati i koji se mogu zasebno ukloniti radi pregleda ili čišćenja bez isključenja cijelog sustava. Potporna konstrukcija mora izdržati ne samo hidrauličke sile tijekom rada, već i težinu nakupljenog mulja i povremene mehaničke postupke čišćenja. Moderni materijali za cijevne taložnike uključuju različite vrste plastike (PVC, PP, CPVC) odabrane zbog svojih glatkih površina koje potiču klizanje mulja, kemijsku otpornost i dug životni vijek u okruženjima za obradu vode.

Operativne prednosti sustava cijevnih taložnika

Implementacija cijevnih taložnika donosivišestruke operativne prednostikoji objašnjavaju njihovu široku primjenu u različitim aplikacijama za obradu vode:

Smanjenje otiska: Najznačajnija prednost cijevnih taložnika je njihova sposobnost smanjenja fizičkog prostora potrebnog za taloženje za 70-90% u usporedbi s konvencionalnim bazenima. Ovaj kompaktni otisak omogućuje proširenje postrojenja za pročišćavanje unutar uskih ograničenja mjesta i smanjuje troškove gradnje novih objekata. Prostorna učinkovitost čini napredno bistrenje izvedivim za primjene u kojima bi konvencionalna sedimentacija bila nepraktična zbog ograničenja prostora.

Poboljšana stabilnost procesa: Cijevni taložnici demonstrirajuvrhunska dosljednost performansitijekom varijacija protoka i promjena u kvaliteti ulazne vode. Višestruki paralelni kanali stvaraju inherentnu redundanciju, pri čemu se degradacija performansi događa postupno, a ne katastrofalno kada se približe granicama dizajna. Ova otpornost na neugodne uvjete čini cijevne taložnike posebno vrijednima za primjene s vrlo promjenjivim brzinama protoka ili opterećenjem krutim tvarima, kao što su industrijski šaržni postupci ili komunalni sustavi s infiltracijom oborinskih voda.

Smanjena potrošnja kemikalija: Visoko učinkovito odvajanje krutih tvari koje se postiže cijevnim taložnicima često omogućujesmanjena potreba za koagulansomu usporedbi s konvencionalnim taloženjem. Poboljšana učinkovitost hvatanja čestica omogućuje optimizaciju kemijske predtretmana, pri čemu mnoga postrojenja prijavljuju 10-30% smanjenja potrošnje koagulanta uz održavanje ili poboljšanje kvalitete efluenta. Ovo kemijsko smanjenje dovodi do značajnih ušteda operativnih troškova i smanjene proizvodnje mulja.

Fleksibilnost naknadne ugradnje: Modularna priroda cijevnih taložnika omogućuje jednostavnostrekonstrukcija postojećih bazenaza povećanje kapaciteta ili poboljšanje performansi. Mnoga postrojenja za pročišćavanje uspješno su nadogradila konvencionalne sedimentacijske bazene s cijevnim taložnicima kako bi odgovorila na povećane protoke ili strože zahtjeve za otpadne vode bez širenja svog fizičkog otiska. Ovaj pristup naknadnoj ugradnji obično daje povećanje kapaciteta od 50-150% uz često istovremeno poboljšanje kvalitete otpadnih voda.

Usporedna analiza učinka

Kada se usporede s alternativnim tehnologijama taloženja, cijevni taložnici to dosljedno pokazujukonkurentske prednostiu specifičnim aplikacijama. U usporedbi s konvencionalnim pravokutnim bazenima, cijevni taložnici zahtijevaju znatno manje prostora i pružaju dosljedniju izvedbu, iako mogu imati veće početne troškove opreme. U odnosu na pločaste taložnike, cijevni taložnici općenito nude bolju otpornost na onečišćenje i lakši pristup održavanju, iako pločasti sustavi ponekad postižu malo veću teoretsku učinkovitost taloženja u idealnim uvjetima. Odabir između tehnologija u konačnici ovisi o čimbenicima specifičnim-za lokaciju, uključujući raspoloživi prostor, karakteristike protoka, stručnost operatera i razmatranja troškova životnog-ciklusa.

Učinkovitost cijevnih taložnika mora se procijeniti holistički, uzimajući u obzir ne samo kapitalna ulaganja, već i dugoročne-operativne troškove i pouzdanost. U većini slučajeva,troškovna prednost životnog-ciklusasnažno favorizira cijevne taložnike zbog njihovih minimalnih zahtjeva za održavanjem, smanjene potrošnje kemikalija i energetske učinkovitosti. Mehanička jednostavnost cijevnih taložnika-bez pokretnih dijelova-prevodi se u visoku pouzdanost i minimalnu radnu pažnju u usporedbi sa složenijim mehaničkim sustavima bistrenja. Ova operativna jednostavnost čini ih posebno prikladnima za objekte s ograničenim tehničkim osobljem ili udaljene instalacije gdje sofisticirano održavanje može biti nedostupno.

Budući razvoj tehnologije Tube Settler

Tekuća evolucija tehnologije cijevnih taložnika usredotočuje se nainovacija materijala, optimizacija dizajna, iintegracija s komplementarnim procesima. Napredne polimerne formulacije s poboljšanom otpornošću na UV zračenje, poboljšanom glatkoćom površine i većom čvrstoćom strukture nastavljaju produljivati ​​vijek trajanja i poboljšavati učinkovitost. Modeliranje računalne dinamike fluida (CFD) omogućuje sve precizniju optimizaciju geometrije i rasporeda cijevi kako bi se maksimizirala učinkovitost uz smanjenje gubitka tlaka i potencijala zaprljanja.

Integracija cijevnih taložnika s drugim procesima obrade predstavlja još jednu granicu, s postizanjem kombiniranih sustavasinergijska poboljšanja performansi. Primjeri uključuju sustave koji kombiniraju cijevne taložnike s flotacijom otopljenog zraka za-{2}}čestice koje se teško talože, ili instalacije u kojima su cijevni taložnici povezani s procesima biološke obrade za poboljšano uklanjanje hranjivih tvari. Kako zahtjevi za pročišćavanjem vode postaju sve stroži, a nestašica vode stavlja veći naglasak na ponovnu upotrebu, uloga cijevnih taložnika u naprednim sustavima za pročišćavanje nastavit će se širiti, učvršćujući njihovu poziciju temeljne komponente moderne infrastrukture za pročišćavanje vode.
