Disk nasuprot cijevnih difuzora: Vrhunski vodič za stručnjake za pročišćavanje otpadnih voda
Kao stručnjak za pročišćavanje otpadnih voda s više od 15 godina iskustva u projektiranju i optimizaciji sustava prozračivanja u komunalnim i industrijskim postrojenjima, svjedočio sam kritičnom utjecaju koji odabir difuzora ima na učinkovitost postrojenja, operativne troškove i dugoročnu-pouzdanost. Izbor između diskastih i cijevnih difuzora daleko je od trivijalnog; to je temeljna odluka koja diktira vašu potrošnju energije, protokole održavanja i otpornost procesa. Ne postoji univerzalni-odgovor-koji odgovara-svima, već sustavni pristup usklađivanju tehnologije difuzora s vašim specifičnim karakteristikama otpadne vode, dizajnom spremnika i operativnom filozofijom.
Prozračivanje je često najveći pojedinačni potrošač energije u postrojenju za pročišćavanje otpadnih voda50-70% ukupne potrošnje energije. Odabir prave tehnologije difuzora stoga je najvažniji za optimizaciju operativnih troškova i smanjenje ugljičnog otiska. I diskovi i cijevni difuzori su difuzori s finim mjehurićima, dizajnirani da maksimiziraju učinkovitost prijenosa kisika (OTE) stvaranjem velike površine za otapanje kisika u vodi kroz milijune sićušnih mjehurića. Međutim, njihove arhitektonske razlike dovode do različitih karakteristika izvedbe, prednosti i nedostataka.
I. Osnovne tehnološke razlike: dizajn i hidrodinamika
Razumijevanje temeljnih inženjerskih razlika između ovih difuzora objašnjava njihove varijacije izvedbe.
1. Fizička konfiguracija i dinamika toka
- Disk difuzori:To su kružne, ravne ploče koje se obično postavljaju na dno spremnika. Zrak se ispušta kroz membranu cijelom površinom, stvarajući široku mjehuriću -oblika kupole. Ovaj uzorak protoka prema gore izvrstan je za oksigenaciju, ali može stvoriti slabije bočno miješanje, što može dovesti domrtve zone, posebno u kutovima ili blizu stijenki spremnika.

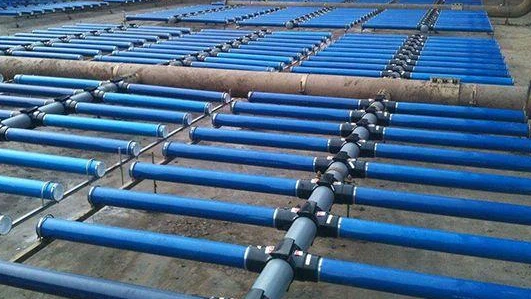

- Cijevni difuzori:To su cilindrične jedinice montirane vodoravno duž dna spremnika. Cijelom dužinom ispuštaju mjehuriće, stvarajući zavjesu od mjehurića koja se okomito diže. Ovaj dizajn potiče jače bočne struje ivrhunsko cjelokupno miješanje, osiguravajući da biomasa ostane ravnomjerno suspendirana i sprječava taloženje krutih tvari na širem području dna spremnika.
2. Učinkovitost prijenosa kisika (OTE): nijansirana usporedba
Pretpostavka da disk difuzori uvijek imaju veći OTE je uobičajena, ali nije univerzalno istinita.
- Disk difuzori često imaju nešto višunormiranOTE u testovima čiste vode zbog njihovog gustog oblaka mjehurića.
- U stvarnoj otpadnoj vodi, koja sadrži površinski aktivne tvari koje smanjuju OTE, razlika između dvije vrste značajno se smanjuje. Vrhunsko miješanje cijevnih difuzora ponekad može dovesti do učinkovitijeg iskorištenja kisika u cijelom volumenu spremnika, potencijalno nadoknađujući bilo koju manju inherentnu prednost u OTE-u koju disk difuzori mogu imati.
II. Usporedna analiza: učinak, trošak i operativni čimbenici
Odabir između diskastih i cijevnih difuzora uključuje balansiranje kapitalnih izdataka (CAPEX), operativnih izdataka (OPEX) i lakoće održavanja. Sljedeća tablica sažima ključne razlike.
| Značajka | Disk difuzori | Cijevni difuzori | Ključna implikacija |
|---|---|---|---|
| Učinkovitost prijenosa kisika (OTE) | Nešto više u testovima čiste vode | Nešto niže, ali izvrsno u praksi | Smanjenje razlike-u stvarnom svijetu; miješanje je često važnije. |
| Sposobnost miješanja | Umjereno; mogu imati mrtve zone ispod diska | Izvrsno; Otpuštanje mjehurića od 360 stupnjeva omogućuje potpuno-ribanje poda | Cijevni difuzori učinkovitije sprječavaju taloženje mulja. |
| Lakoća održavanja | Teško; zahtijeva pražnjenje spremnika i ulazak posade radi pregleda/zamjene | Lako; često dizajniran kaona uvlačenje ili podizanjejedinice1 | Cijevni difuzori drastično smanjuju vrijeme zastoja i sigurnosne rizike. |
| Sklonost začepljenju i obraštanju | Veći rizik; cijela membrana je izložena taloženju čvrstih tvari | Manji rizik; kontinuirano čišćenje zrakom i bolje miješanje održavaju površine čistijima | Cijevni difuzori dulje održavaju učinkovitost, posebno u zahtjevnim vodama. |
| Instalacija CAPEX | Općenito veći zbog složenijih cjevovoda i podnih spojeva | Općenito niže; jednostavniji raspored cjevovoda i montaža | Cijevni sustavi mogu ponuditi značajne početne uštede troškova. |
| Pokrivenost podne površine | Niža gustoća; zahtijeva više jedinica za potpunu pokrivenost | Veća gustoća; manje jedinica potrebno za ekvivalentno miješanje | Cijevni difuzori su bolji za uske ili male spremnike. |
| Idealna primjena | Veliki, široki spremnici sa stabilnim opterećenjem i niskim potencijalom stvaranja kamenca/obraštanja | SBR/CASS postrojenja, visoko{0}}opterećenje ili onečišćenje vode, mali spremnici, projekti rekonstrukcije | Primjena diktira optimalan izbor. |
III. Dilema održavanja: OPEX i implikacije zastoja
Ovo je često najpresudniji čimbenik za suvremena postrojenja koja daju prednost operativnoj agilnosti i kontroli troškova.
- Održavanje disk difuzora:Zamjena pokvarenog disk difuzora veliki je pothvat. Zahtijevaisključivanje spremnika, njegovo pražnjenje, slanje osoblja u zatvoreni prostor za iskopavanje i uklanjanje, a zatim ponovno postavljanje. Ovaj proces-je dugotrajan, skup i predstavlja značajan sigurnosni rizik. Visoki troškovi ovog zastoja glavni su skriveni faktor operativnih troškova.
- Održavanje cijevnog difuzora:Mnogi moderni sustavi cijevnih difuzora dizajnirani su zadohvatljivost. Mogu se podići iz spremnika s prolaza dok spremnik ostaje pun i operativan. To omogućuje jednostavan vizualni pregled, čišćenje i zamjenu bez prekidanja procesa obrade. Uštede operativnih troškova zbog izbjegnutih zastoja i smanjenih troškova rada su ogromne.
IV. Preporuke-posebne za aplikaciju: pravi izbor
Na temelju gornje analize, evo jasnih smjernica za odabir tehnologije.
1. Odaberite cijevne difuzore ako:
- Koristite SBR, CASS ili druge skupne procese:Potreba za brzim, ravnomjernim miješanjem tijekom faze reakcije je kritična. Cijevni difuzori sprječavaju taloženje krutih tvari tijekom faza mirovanja, a energija potrebna za ponovno-suspendiranje mulja pri pokretanju znatno je niža (navodno30-40% nižeprema nekim usporedbama).
- Zastoji zbog održavanja su neprihvatljivi:Za postrojenja koja si ne mogu priuštiti isključivanje spremnika iz upotrebe ili žele smanjiti rizike ulaska u zatvoreni prostor, cijevni difuzori koji se mogu izvaditi najbolji su izbor.
- Vaša otpadna voda ima veliki potencijal zaprljanja:Ako vaš protok ima visoku razinu MAGLE (masti, ulja, masti), vlakana ili tvrdoće (kationi-koji stvaraju kamenac), samo-čišćenje i lakše održavanje cijevnih difuzora su prednost.
- Imate uzak ili mali spremnik:Mogućnost postizanja veće gustoće difuzora i boljeg pokrivanja poda s cijevnim difuzorima čini ih idealnima za takve geometrije.
2. Razmislite o disk difuzorima ako:
Imate vrlo velik, širok rezervoar:U masivnim spremnicima, nešto veći OTE disk difuzora može donijeti marginalnu energetsku korist, iako se to mora pažljivo modelirati prema zahtjevima miješanja.
Trošak kapitala je primarni pokretač, a voda je benigna:Ako se otpadna voda prethodno -provjerava i tretira kako bi se onečišćenje svelo na najmanju moguću mjeru, a postrojenje je dizajnirano za jednostavno pražnjenje spremnika, niža početna cijena difuzora s diskom mogla bi biti privlačna, iako troškovi životnog ciklusa često favoriziraju cijevi.
Naknadno opremate postojeći sustav dizajniran za diskove:Ponekad postojeća infrastruktura (zračni razvodnici, podni priključci) čini zamjenu diska poput-za-logistički najjednostavnijom opcijom.
V. Skriveni faktor: Analiza troškova životnog ciklusa (LCCA)
Pravi trošak sustava prozračivanja nije njegova nabavna cijena, već ukupni trošak tijekom 15-20 godina. Pravilan LCCA mora uključivati:
- Početni kapital (CAPEX):Difuzori, kolektori, sidra i instalacijski radovi.
- Potrošnja energije (OPEX):Tekući trošak napajanja puhala, izračunat na temelju SOTE-a.
- Održavanje i zastoj (OPEX):Trošak rada, kemikalija za čišćenje i, što je najvažnije,ekonomski učinak zastoja procesaza održavanje i zamjenu.
- Trošak zamjene:Cijena i rad za zamjenu membrana ili cijelih difuzora na kraju--životnog vijeka.
U većini slučajeva, kada se uračunaju zastoji i troškovi rada,povratni cijevni difuzori pokazuju znatno niže troškove životnog ciklusa unatoč potencijalno višoj početnoj jediničnoj cijeni.Sama vrijednost izbjegnutog zastoja može opravdati ulaganje.
Zaključak: Jasan trend prema operativnoj fleksibilnosti
Iako su i diskovi i cijevni difuzori sposobni postići učinkovitu oksigenaciju, industrijski trend se odlučno kreće prema sustavima temeljenim-na cijevi. Razlog je jednostavan:operativna fleksibilnost i smanjeni troškovi životnog ciklusa.
Za veliku većinu primjena-posebno onih u SBR/CASS sustavima, objektima s problematičnom otpadnom vodom ili postrojenjima gdje je smanjenje zastoja prioritet-cijevni difuzori nude uvjerljivu prednosts njihovim vrhunskim miješanjem, lakšim održavanjem i manjim-radnim opterećenjem. Diskovi difuzori ostaju održiva opcija za velike, stabilne i lako dostupne spremnike gdje se njihova marginalna OTE prednost može u potpunosti ostvariti.
Najmudriji pristup je modeliranje vaše specifične aplikacije. Udružite se s renomiranim dobavljačem za izvođenje detaljnih simulacija troškova energije i životnog ciklusa za obje tehnologije. Ovaj-pristup koji se temelji na podacima otkrit će stvarno najisplativije-i pouzdano rješenje za vaše postrojenje, osiguravajući optimalnu izvedbu za desetljeća koja dolaze.
