Strateški izbor između disk difuzora i aeracijskih cijevi: inženjerska analiza
Temeljni mehanizmi i strukturne razlike

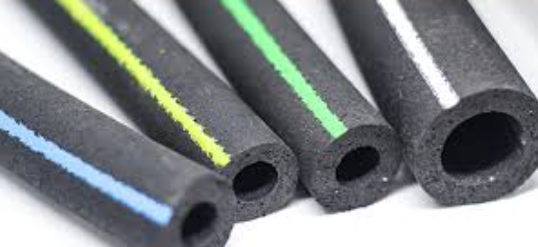

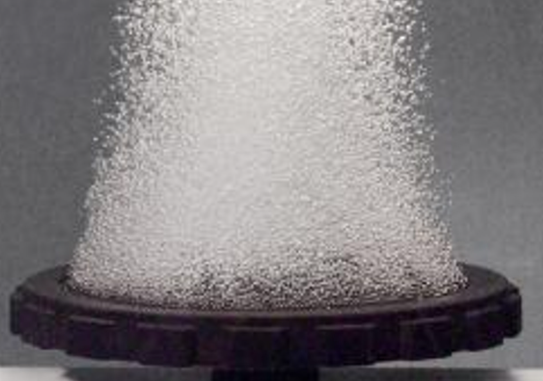

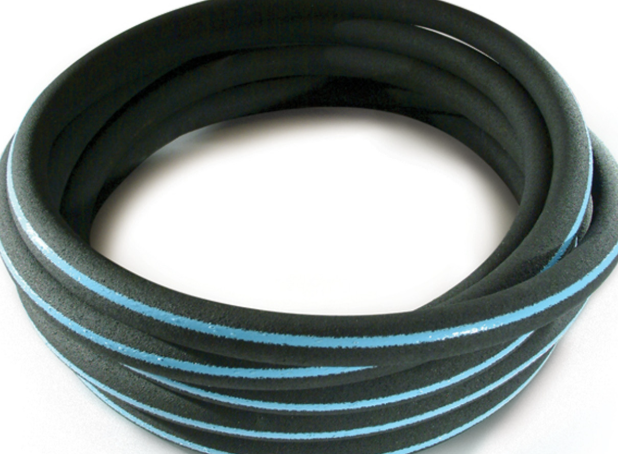

Diskovi difuzori i fleksibilne cijevi za prozračivanje rade na različitim principima. Diskovi difuzori ispuštaju kisik kroz krute membrane (obično EPDM ili silikon) pričvršćene na ABS ploče, generirajući mjehuriće promjera 1-3 mm s visokom učinkovitošću prijenosa kisika (OTE) od 25-35% na 4 m dubine. Međutim, njihova donja strana stvara "mrtve zone" gdje se nakuplja mulj, smanjujući učinkovitost miješanja. Nasuprot tome, cijevi za prozračivanje-izrađene od-polimernih kompozita ojačanih vlaknima-imaju pore u obliku proreza duž svog opsega. Kada su pod pritiskom, ove cijevi se napuhuju i ispuštaju mjehuriće od 2-5 mm; kada su u stanju mirovanja, hidrostatski tlak ih ravnomjerno sabija, sprječavajući ulazak mulja. Ovaj mehanizam samočišćenja eliminira rizik povratnog toka bez potrebe za nepovratnim ventilima.
1 Usporedba performansi: učinkovitost nasuprot pouzdanosti
1.1 Prijenos kisika i hidrauličko ponašanje
- Disk difuzori:
- Postići vršni OTE (30-35%) u čistoj vodi, ali smanjiti na 18-22% u otpadnoj vodi zbog zaprljanja pora
- Generirajte okomite stupce s mjehurićima s ograničenom horizontalnom disperzijom, zahtijevajući guste rasporede (300-400 mm razmaka)
- Cijevi za prozračivanje:
- Održavajte 20-25% OTE u svim vrstama otpadnih voda putem dinamičke prilagodbe pora (prorezi se šire pri većem protoku zraka)
- Stvaranje vrtložnih struja duž osi cijevi, poboljšavajući suspenziju krutih tvari i smanjujući taloženje za 70%
1.2 Otpornost na obraštanje i održavanje
Disk difuzori zahtijevaju tromjesečno čišćenje kiselinom (3% limunska kiselina) za otapanje anorganskih naslaga, uz zamjenu membrane svakih 3-5 godina. Cijevi su otporne na biološko obraštanje kontinuiranim savijanjem površine i potrebno ih je samo godišnje ispiranje vodom pod visokim pritiskom. U SBR sustavima gdje je prozračivanje isprekidano, cijevi se ponovno pokreću odmah nakon razdoblja mirovanja, dok diskovi pokazuju 30-40% veću potrošnju energije tijekom ponovnog pokretanja za izbacivanje nataloženog mulja.
2 Ekonomska analiza: kapitalna ulaganja nasuprot operativnim troškovima-
2.1 Troškovi instalacije i naknadne ugradnje
Disk sustavi zahtijevaju laser{0}}nivelirane nosače i složene zračne rešetke, povećavajući troškove instalacije za 45%. Cijevi se postavljaju preko visećih kablova ili donjih utega, smanjujući radne sate za 60%. Za naknadnu ugradnju, cijevi se spajaju izravno na postojeće kolektore bez odvodnih spremnika-koji su ključni za izbjegavanje zastoja u postrojenjima za otpadne vode.
2.2 Projekcije troškova životnog ciklusa
*Tablica: 10-godišnja usporedba troškova (po bazenu od 100 m²)*
| Troškovna komponenta | Disk difuzori | Cijevi za prozračivanje |
|---|---|---|
| Početni hardver | $8,000-$12,000 | $5,000-$7,000 |
| Instalacijski rad | $3,500-$4,500 | $1,200-$1,800 |
| Godišnja energija* | $2,100-$2,600 | $1,800-$2,200 |
| Zamjena membrane/cijevi | 4500 USD (svakih 5 godina) | 2000 USD (svakih 8 godina) |
| Čišćenje i održavanje | 600 dolara godišnje | 200 dolara godišnje |
| Ukupno (10 godina) | $38,000-$46,000 | $21,000-$26,000 |
*Pretpostavlja 0,08/kWh, rad 24/7 pri 2,5 Nm³/h/m²
3 Smjernice za odabir-specifičnih aplikacija
3.1 Okruženje s-krutinom: dominiraju cijevi
For wastewater with TSS >2.000 mg/L (npr. prerada hrane, tvornice celuloze/papira), cijevi sprječavaju začepljenje putem:
- Elastičnost pora: Prorezi se šire do 3 mm tijekom zračnih udara radi izbacivanja krutih tvari
- Kontrola smicanja: zone niske-brzine (<0.2 m/s) permit floc formation without deposition
Diskovi brzo otkazuju u takvim uvjetima-mulj prodire kroz krute pore, povećavajući pad tlaka za 300-500% unutar 6 mjeseci.
3.2 Duboki spremnici i uklanjanje hranjivih tvari: Diskovi Excel
In depths >6m (e.g., municipal oxidation ditches), discs maintain stable OTE >25% zbog produljenog vremena kontakta s mjehurićima. Njihove lokalizirane visoke -DZ zone (2-4 mg/L) optimiziraju nitrifikaciju, dok se cijevi bore ispod 5 m dok se mjehurići spajaju u veće, manje učinkovite promjere.
3.3 Povremeni sustavi prozračivanja: poželjne su cijevi
SBR, CASS i ciklusi akvakulture imaju koristi od trenutnog uključivanja/isključivanja cijevi. Tijekom anoksičnih faza, komprimirane cijevi odbijaju ulazak mulja, dok diskovi nakupljaju krhotine, zahtijevajući 40% dodatne energije za re-suspenziju.
4 buduće-dokazne dizajnerske inovacije
4.1 Strategije hibridne implementacije
Vodeće tvornice kombiniraju obje tehnologije:
Zoniranje: Cijevi u-ulaznim dijelovima s visokim postotkom krutine; diskovi u zonama nitrifikacije
Kaskadno upravljanje: Cijevi podnose osnovna opterećenja (70% radnog vremena); diskovi se aktiviraju tijekom vrhunca
This cuts energy 25% while achieving TN removal >85%.
4.2 Pametne nadogradnje materijala
Diskovi: Vodljive EPDM membrane sin situsprječavanje elektrolitičkog kamenca
Cijevi: Nanokompozitni premazi koji smanjuju gubitak trenja za 15% i produžuju životni vijek na 10+ godina
Zaključak: Kontekst diktira prvaka
Ne postoji univerzalni "najbolji"-diskovi pobjeđuju u dubokom, kontinuiranom-odstranjivanju hranjivih tvari; cijevi dominiraju u plitkim, promjenljivim-opterećenjima ili-teškim primjenama krutih tvari. Za 80% industrijskih postrojenja niži troškovi životnog ciklusa i otpornost cijevi opravdavaju odabir, dok komunalna postrojenja sa stabilnim opterećenjima imaju koristi od vrhunske učinkovitosti diskova. Uvijek provodite-CFD modeliranje specifično za lokaciju prije finaliziranja dizajna.
